Pe scurt: cum identifici puntea unei remorci
În majoritatea cazurilor, poți identifica puntea remorcii fără să o demontezi. Urmează acești pași, în această ordine:
- Verifică documentele remorcii (CIV, CoC sau manualul), unde poate fi menționat producătorul și tipul punții.
- Caută plăcuța de identificare montată pe punte. Aceasta conține, de regulă, modelul, capacitatea și codurile necesare pentru identificarea pieselor compatibile.
- Verifică marcajele ștanțate pe butuc, placa de ancorare sau corpul osiei, dacă plăcuța lipsește ori nu mai poate fi citită.
- Măsoară dimensiunile principale (diametrul tamburului, lățimea saboților și PCD-ul) doar dacă nu ai reușit să identifici puntea prin pașii anteriori.
- Solicită ajutorul unui distribuitor sau service specializat dacă încă ai dubii. Fotografiile și măsurătorile sunt, de obicei, suficiente pentru identificarea pieselor potrivite.
Sfat: În peste 90% din cazuri, plăcuța de identificare sau marcajele producătorului sunt suficiente pentru a identifica puntea și a alege piesele compatibile.
Introducere
Atunci când ai nevoie de o punte nouă sau de piese de schimb, una dintre primele întrebări este: ce punte este montată pe remorca mea? Răspunsul nu este întotdeauna evident, mai ales dacă remorca este mai veche, a avut mai mulți proprietari sau documentația nu mai este disponibilă.
În cele mai multe situații, identificarea se poate face fără demontarea punții și fără măsurători complicate. Plăcuța de identificare și marcajele producătorului oferă, de regulă, informațiile necesare pentru alegerea pieselor compatibile. Doar atunci când acestea lipsesc sau nu mai sunt lizibile este nevoie să verifici și caracteristicile constructive ale punții.
Acest ghid prezintă metodele de identificare în ordinea în care merită verificate, de la cele mai simple și rapide până la situațiile în care sunt necesare verificări suplimentare.

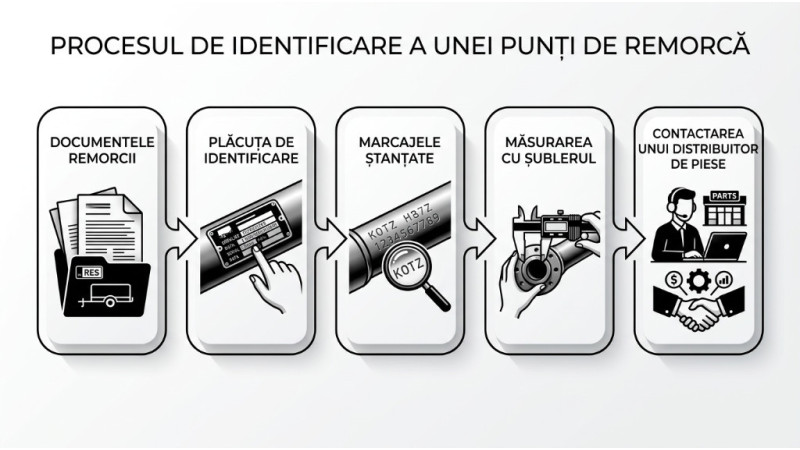

Metode de identificare, de la cele mai simple la cele mai precise
Nu toate metodele de identificare necesită aceeași muncă. Înainte să verifici plăcuța sau să faci măsurători, merită să începi cu informațiile pe care le ai deja la îndemână. Parcurgerea pașilor de mai jos, în această ordine, îți poate economisi timp și te poate ajuta să identifici mai ușor puntea montată pe remorcă.
Verifică documentele remorcii
Înainte să verifici puntea, consultă documentele remorcii. În multe cazuri, acestea conțin suficiente informații pentru a identifica producătorul și modelul punții, fără să fie nevoie să citești plăcuța de identificare.
Cele mai utile documente sunt:
- Cartea de Identitate a Vehiculului (CIV);
- Certificatul de Conformitate (CoC), dacă este disponibil;
- manualul sau documentația tehnică a remorcii;
- factura de achiziție, în special dacă remorca a fost cumpărată nouă.
În aceste documente poți găsi informații precum:
- producătorul punții (AL-KO, Knott, BPW etc.);
- tipul sau modelul punții (de exemplu LE 06 sau VGB 13);
- dimensiunea sistemului de frânare (de exemplu 250 × 40 mm).
Aceste informații sunt, de multe ori, suficiente pentru identificarea punții și alegerea componentelor compatibile.
Sfat practic: Notează producătorul și toate codurile pe care le găsești în documente, chiar dacă nu le cunoști semnificația. Acestea pot fi folosite ulterior pentru identificarea punții sau pentru verificarea compatibilității pieselor.
Dacă documentele nu conțin suficiente informații sau nu mai sunt disponibile, următorul pas este verificarea plăcuței de identificare montate pe punte.

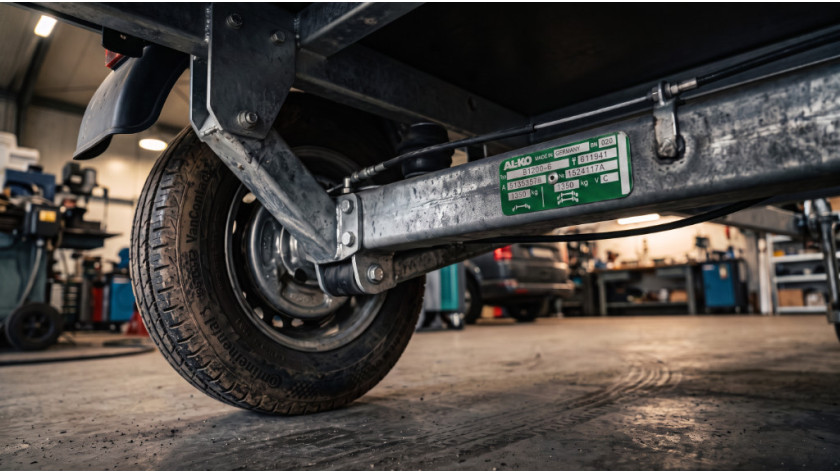

Identifică plăcuța producătorului
Dacă documentele remorcii nu oferă suficiente informații, următorul pas este verificarea plăcuței de identificare montate pe punte. În cele mai multe cazuri, aceasta conține datele necesare pentru identificarea modelului și a componentelor compatibile.
Plăcuța este fixată direct pe corpul punții, însă poziția ei diferă de la un producător la altul.
- La punțile AL-KO, plăcuța este montată, de regulă, pe partea dreaptă a punții.
- La punțile Knott, aceasta se găsește, de obicei, în zona centrală a punții.
Dacă puntea este murdară sau acoperită de straturi de vopsea, curăță cu grijă zona înainte de a încerca să citești informațiile înscrise.

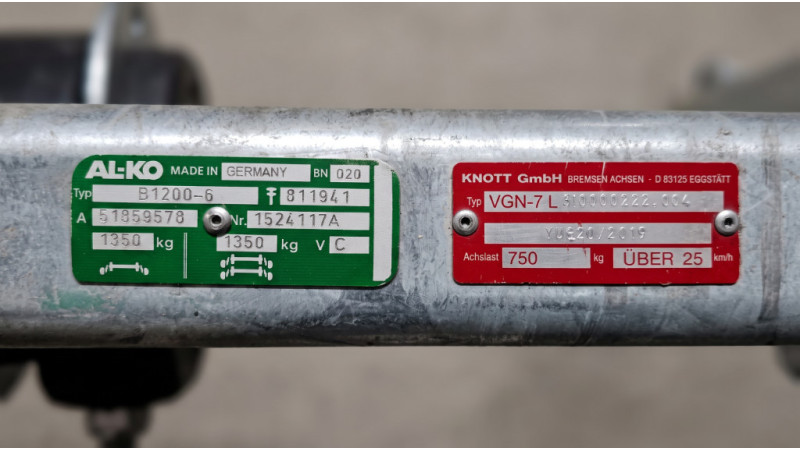

Ce informații sunt importante?
Plăcuța conține mai multe coduri și specificații, însă nu toate sunt utile pentru identificarea pieselor.
În cazul punților AL-KO, cea mai importantă informație este, de regulă, codul ETI. Acesta este identificat pe plăcuță prin simbolul unui șubler și reprezintă codul de referință folosit pentru identificarea componentelor compatibile.
Pe lângă codul ETI, plăcuța poate conține și alte informații utile, precum:
- producătorul punții;
- modelul sau tipul punții;
- capacitatea maximă admisă;
- anul fabricației sau alte coduri de producție.
La punțile Knott, formatul informațiilor diferă în funcție de model și de anul fabricației, însă plăcuța conține, în mod obișnuit, tipul punții și codurile necesare pentru identificarea acesteia.
Sfat practic: În loc să notezi manual codurile, fotografiază întreaga plăcuță de identificare. O fotografie clară păstrează toate informațiile și reduce riscul de a omite un detaliu important.
Dacă plăcuța nu este suficientă, caută marcajele de pe punte
Dacă plăcuța de identificare lipsește sau este ilizibilă, producătorii ștanțează sau toarnă în fontă numere de referință pe diverse componente ale punții. Aceste marcaje pot ajuta la identificarea punții, însă nu înlocuiesc întotdeauna plăcuța.
Înainte de a căuta, curăță zona cu o perie de sârmă sau o cârpă. Marcajele sunt adesea ascunse sub straturi de noroi, vopsea sau rugină. O sursă de lumină puternică și privitul din unghiuri diferite fac ștanțele mai ușor de citit. Dacă numărul este greu de descifrat, freacă ușor zona cu cretă sau creion; praful se depune în adâncitura ștanței și face cifrele vizibile.
Pe butucul roții
La punțile AL-KO, codurile de referință pentru piese pot fi ștanțate pe butucul roții. De exemplu, pe exteriorul butucului poate fi turnat un număr de reper, cum ar fi 606260 sau 581311.
La punțile Knott, pe capacul central al butucului se găsește, de obicei, logo-ul producătorului în relief, care confirmă marca.
Pe placa de ancorare a saboților de frână
La AL-KO, codul ETI No. este adesea ștanțat pe placa de ancorare a saboților de frână. De asemenea, marcajul poate fi găsit direct pe sabot. De exemplu, numărul 1808747 este specific pentru anumite modele de saboți.
La Knott, marcajele rămase se găsesc de obicei pe plăcile de ancorare. Acestea indică de regulă capacitatea, nu modelul exact al punții. De exemplu, o ștampilă de 800 kg pe fiecare placă indică, de obicei, o capacitate totală de 1600 kg pentru punte.
Pe corpul osiei
La BPW, dacă plăcuța lipsește, producătorul ștanțează un număr de sudură al osiei pe fusul acesteia. Caută-l pe partea frontală a fusului, în zona butucului.
Pentru toate mărcile, verifică cu atenție corpul osiei, în jurul butucului, după orice număr ștanțat direct în metal.
Ce faci după ce găsești un marcaj
Fotografiază-l clar, alături de o monedă sau o riglă pentru scară. Notează-l exact așa cum este (litere, cifre, liniuțe). Trimite fotografia și numărul unui distribuitor de piese pentru remorci. El poate verifica în cataloage dacă marcajul corespunde unui model de punte.
Sfat practic: Marcajele de pe componente sunt utile, dar nu garantează identificarea corectă. Uneori indică doar capacitatea sau lotul de fabricație, nu modelul exact. Dacă nici după marcaje nu reușești să identifici puntea, cel mai simplu este să treci la pasul următor: identificarea după caracteristicile constructive.
Identifică puntea după caracteristicile constructive
Când documentele lipsesc, iar plăcuța și marcajele nu pot fi citite, singura modalitate rămasă este identificarea pe baza caracteristicilor constructive. Această metodă necesită să cobori sub remorcă și să inspectezi vizual puntea, lucru care poate părea complicat, dar oferă informațiile esențiale pentru a alege piesele potrivite.
Spre deosebire de pașii anteriori, unde un singur cod era suficient pentru a identifica exact modelul, identificarea după caracteristici nu îți spune întotdeauna producătorul și modelul exact. În schimb, îți oferă trei informații esențiale: tipul de frânare, tipul suspensiei și dimensiunile. Acestea sunt suficiente pentru majoritatea situațiilor în care ai nevoie de piese de schimb.

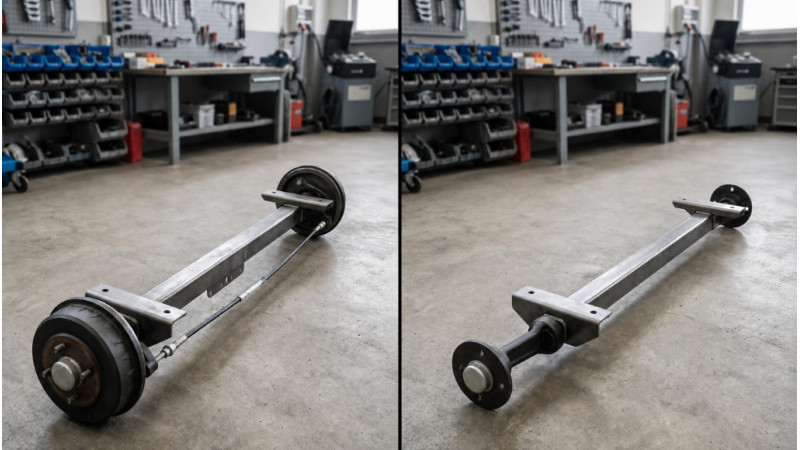

Verifică dacă puntea este frânată sau nefrânată
Primul lucru pe care trebuie să îl verifici este dacă puntea are sistem de frânare, pentru că acest aspect decide imediat ce fel de piese vei căuta.
O punte frânată se recunoaște după cablul Bowden sau sistemul hidraulic care pleacă de pe brațul de remorcare spre punte, dar și după tamburul de frână vizibil pe butucul roții, în spatele căruia se află mecanismul cu saboți.
O punte nefrânată este, în schimb, doar o axă simplă pe care se montează butucii și roțile, fără cablu de frână, fără tambur și fără saboți.
Diferența dintre cele două este esențială, deoarece saboții de frână pentru punțile AL-KO nu sunt compatibili cu cei de la Knott sau BPW, iar o punte nefrânată nu poate fi transformată într-una frânată doar prin adăugarea de piese.
Dacă puntea este nefrânată, majoritatea celorlalte detalii devin mai puțin importante, iar pentru a comanda piesele potrivite ai nevoie doar de dimensiunile butucilor și de distanța dintre șuruburile roții.
Identifică tipul suspensiei
Suspensia leagă puntea de șasiu și permite roților să se miște pe denivelări. Deși influențează confortul și stabilitatea remorcii, tipul suspensiei este mai puțin important pentru identificarea pieselor de schimb decât sistemul de frânare, devenind relevant doar atunci când trebuie înlocuită întreaga punte sau componentele suspensiei.
Cele mai comune tipuri de suspensie la remorci sunt:
- Suspensia cu arc cu foiță este cea mai răspândită și se recunoaște după foile de arc suprapuse, montate longitudinal sub șasiu. O întâlnești mai ales la remorcile mai vechi sau la cele cu greutate mai mare.
- Suspensia cu bară de torsiune sau brațe oscilante este specifică pentru punțile moderne AL-KO și Knott. În loc de foi de arc, are brațe metalice care se rotesc în jurul unui ax central, cu elemente elastice din cauciuc sau metal în interior.
- Suspensia cu arc elicoidal este mai rar întâlnită la remorci, dar există pe unele modele mai grele.
Pentru majoritatea clienților care au nevoie doar de saboți de frână sau butuci, tipul suspensiei nu este relevant, așa că nu petrece mult timp cu acest pas dacă nu intenționezi să înlocuiești întreaga punte.
Notează principalele dimensiuni ale punții
Dacă nici după verificarea sistemului de frânare și a tipului suspensiei nu ai reușit să identifici piesele potrivite, următorul pas este să măsori. Aceste dimensiuni sunt esențiale și reprezintă singura modalitate de identificare atunci când toate celelalte metode au eșuat.
Diametrul tamburului de frână se măsoară pe interior, acolo unde se sprijină saboții, și este cea mai importantă dimensiune pentru alegerea setului de saboți. Valorile cele mai comune sunt 200 mm, 250 mm sau 300 mm.
Lățimea saboților de frână se măsoară în milimetri, iar valorile uzuale sunt 40 mm sau 50 mm. Această dimensiune, combinată cu diametrul tamburului, determină exact ce set de saboți ai nevoie. De exemplu, dacă măsori diametrul tamburului și obții 250 mm, iar lățimea saboților este de 40 mm, vei căuta un set de saboți 250x40.
Distanța dintre șuruburile roții, cunoscută și sub numele de PCD, este importantă pentru alegerea butucilor sau a roților. Se măsoară între centrele a două șuruburi opuse, iar cele mai comune valori pentru remorci sunt 4x100, 4x114,3 sau 5x112.
Lățimea totală a punții se măsoară de la un capăt la altul al osiei, inclusiv butucii, și este utilă doar dacă intenționezi să înlocuiești întreaga punte.
Odată ce ai notat toate dimensiunile, le poți folosi pentru a căuta piesele potrivite în cataloagele producătorilor sau pe site-urile de piese pentru remorci. Dacă ai măsurătorile corecte, dar nu știi producătorul, contactează un distribuitor și trimite-i listele cu dimensiuni; el va putea identifica piesele compatibile chiar și fără să cunoască marca exactă a punții.
Sfat practic: Identificarea după caracteristici constructive este cea mai laborioasă metodă, pentru că necesită să cobori sub remorcă, să cureți componentele și să faci măsurători precise cu un șubler sau o bandă metrică.
Dacă nu te simți confortabil să faci aceste măsurători sau nu ai uneltele necesare, cel mai simplu este să te adresezi unui service autorizat sau unui distribuitor de piese pentru remorci. Aceștia au experiența și cunoștințele necesare pentru a identifica rapid puntea și piesele compatibile.
Greșeli frecvente la identificarea unei punți
Identificarea punții pare un proces simplu, dar realitatea este că mulți clienți greșesc din cauza unor presupuneri aparent inofensive. Aceste greșeli duc de obicei la comanda unor piese incompatibile, pierdere de timp și costuri suplimentare cu retururi.
Confuzia între marcă și capacul butucului
Capacul central al butucului poartă adesea sigla producătorului, dar acest lucru nu garantează că întreaga punte este de la același producător. Capacul este doar un accesoriu și poate fi înlocuit cu ușurință, așa că un capac cu sigla AL-KO poate fi montat pe o punte Knott sau BPW.
Singura modalitate sigură de a confirma producătorul este plăcuța de identificare sau marcajele direct pe punte, nu capacul butucului.
Presupunerea că saboții de frână sunt interschimbabili
Saboții de frână nu sunt interschimbabili între producători. Un set pentru AL-KO nu se potrivește pe Knott sau BPW, chiar dacă diametrul tamburului pare același. Diferențele pot fi subtile: forma plăcii de ancorare, poziția orificiilor de fixare sau lățimea saboților.
Pe piață există atât variante originale, cât și aftermarket, care se potrivesc pe punțile unor producători consacrați. Însă și în acest caz, un set de saboți aftermarket pentru Knott rămâne compatibil doar cu punțile Knott, nu și cu AL-KO sau BPW. De aceea, este esențial să cunoști atât producătorul, cât și dimensiunile exacte.
Greșeli frecvente de măsurare

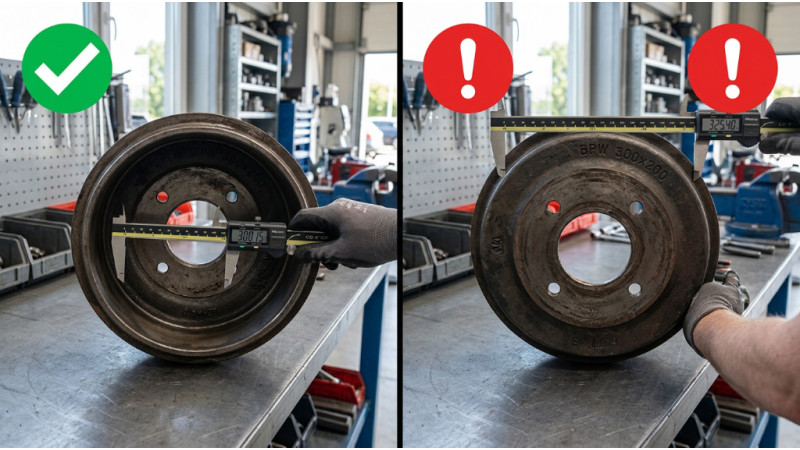

- Măsurarea exteriorului tamburului în locul interiorului. Saboții se potrivesc pe interiorul tamburului, nu pe exterior. Dimensiunea corectă este diametrul interior, acolo unde saboții intră în contact cu suprafața de frânare. Măsurarea exteriorului poate duce la alegerea unui set de saboți cu un diametru greșit cu 20-30 mm.
- Măsurarea incorectă a distanței dintre șuruburile roții (PCD). Pentru roți cu 4 șuruburi, măsoară distanța dintre centrele a două șuruburi opuse. Pentru roți cu 5 șuruburi, măsoară distanța dintre două șuruburi alăturate și înmulțește cu 1,701. De exemplu, dacă măsori 65 mm între două șuruburi alăturate, PCD-ul real este de 110 mm.
- Cumpărarea pieselor doar pe baza dimensiunilor. Dimensiunile nu sunt suficiente dacă nu cunoști și producătorul. Un set de saboți 250x40 pentru AL-KO este diferit de un set 250x40 pentru Knott, chiar dacă dimensiunile par identice. Cel mai sigur este să combini producătorul cu dimensiunile.
Confuzia dintre anul remorcii și anul punții
O remorcă fabricată în 2015 poate avea o punte produsă în 2012, pentru că producătorii de remorci utilizează stocuri de componente pe mai mulți ani. Dacă ai nevoie de piese, nu te baza pe anul remorcii. Verifică întotdeauna plăcuța de pe punte sau dimensiunile reale.
Confuzia dintre codul de model și numărul de serie
Pe plăcuța de identificare apar mai multe numere, iar numărul de serie nu este folosit de distribuitori pentru a găsi piesele de schimb. Pentru AL-KO, codul important este ETI No.; pentru Knott, este tipul punții (de exemplu VGB 13); pentru BPW, numărul de sudură. Dacă trimiți unui distribuitor un număr de serie în locul codului corect, este posibil să nu poată identifica piesele.
Ce faci dacă nu reușești să identifici puntea?
Dacă ai verificat documentele, plăcuța, marcajele și ai făcut măsurători, dar încă nu ai identificat puntea, nu este o situație fără soluție.
Contactează un distribuitor specializat
Cel mai simplu pas este să contactezi un distribuitor de piese pentru remorci. Aceștia au experiență și acces la cataloagele producătorilor.
Pentru a primi ajutor, pregătește:
- Fotografii clare ale punții (de ansamblu, cu placa de ancorare și cu butucul).
- Dimensiunile pe care le-ai măsurat (diametrul interior al tamburului, lățimea saboților, distanța dintre șuruburi).
- Orice cod sau marcaj găsit, chiar dacă pare incomplet.
Mergi la un service autorizat
Dacă nu ai timp sau nu te simți confortabil să faci singur măsurători, un service autorizat pentru remorci este o alternativă sigură. Mecanicii recunosc rapid tipul punții și pot verifica și alte componente.
Verifică VIN-ul remorcii
Numărul VIN este ștanțat, de obicei, pe brațul de remorcare sau pe șasiu. Dacă îl ai, îl poți trimite unui distribuitor sau producătorului remorcii. Nu toți oferă acest serviciu, dar merită încercat.
Înlocuiește întreaga punte
Dacă puntea este foarte veche, producătorul nu mai există sau piesele nu mai sunt disponibile, poate fi mai simplu să înlocuiești întreaga punte cu una nouă. O punte nouă vine cu toate componentele necesare și garanția că piesele de schimb vor fi disponibile în viitor.
Sfat practic: Nu renunța dacă nu reușești singur. Un distribuitor sau un service specializat are acces la informații și experiență pe care tu nu le ai. Timpul și costurile unei consultații sunt, de obicei, mai mici decât riscul de a comanda piese greșite.
Întrebări frecvente
Am găsit un cod pe plăcuță, dar nu sunt sigur care este numărul de serie. Cum îl identific?
Pe plăcuța de identificare apar mai multe numere. Numărul de serie este cel care identifică unic puntea, dar pentru comandarea pieselor nu acesta este important. La AL-KO, codul esențial este ETI No. (identificat prin simbolul unui șubler), la Knott este tipul punții (de exemplu VGB 13), iar la BPW este numărul de sudură. Dacă nu ești sigur, fotografiază plăcuța și trimite-o unui distribuitor.
Am pierdut documentele remorcii. Mai pot identifica puntea?
Da. Plăcuța de identificare de pe punte este principala sursă de informații. Dacă și aceasta lipsește, poți căuta marcajele ștanțate pe componente (butuc, placă de ancorare, fus) sau poți face măsurători ale dimensiunilor principale.
Saboții de frână se pot cumpăra după dimensiuni sau trebuie să știu și producătorul?
Este necesar să cunoști atât dimensiunile (diametrul interior al tamburului și lățimea saboților), cât și producătorul punții. Un set de saboți 250x40 pentru AL-KO nu este compatibil cu un set 250x40 pentru Knott, chiar dacă dimensiunile par identice.
Există piese aftermarket care se potrivesc pe puntea mea?
Da, pe piață există atât variante originale, cât și aftermarket pentru saboții de frână, care se potrivesc pe punțile unor producători consacrați precum AL-KO și Knott. Însă și în acest caz, un set de saboți aftermarket pentru Knott rămâne compatibil doar cu punțile Knott, nu și cu AL-KO sau BPW.
Am găsit un număr pe butuc, dar nu se potrivește cu nimic în cataloage. Ce înseamnă?
Numerele turnate pe butuc sunt, de obicei, coduri de reper ale componentei, nu coduri de identificare a întregii punții. Ele pot ajuta la identificarea butucului, dar nu sunt suficiente pentru a determina modelul exact al punții. În această situație, cel mai bine este să măsori dimensiunile tamburului și ale saboților.
Pot să identific puntea după numărul VIN al remorcii?
Uneori da. VIN-ul este ștanțat pe brațul de remorcare sau pe șasiu. Poți încerca să îl trimiți unui distribuitor sau producătorului remorcii pentru a obține specificațiile originale. Nu toți producătorii oferă acest serviciu, dar merită încercat.
Am măsurat tot ce trebuie, dar tot nu sunt sigur ce piesă să comand. Ce fac?
Contactează un distribuitor de piese pentru remorci sau mergi la un service autorizat. Trimite-le fotografiile și măsurătorile tale. Ei au experiența și cataloagele necesare pentru a identifica piesele compatibile.
Dacă puntea este foarte veche și nu găsesc piese, ce variantă am?
Dacă producătorul nu mai există sau piesele nu mai sunt disponibile, cea mai simplă soluție este să înlocuiești întreaga punte cu una nouă, cu aceleași specificații tehnice. O punte nouă vine cu toate componentele necesare și garanția că piesele de schimb vor fi disponibile în viitor.
Care este cea mai mare greșeală pe care o fac clienții când încearcă să identifice puntea?
Cea mai frecventă greșeală este să comande piese doar pe baza dimensiunilor, fără să verifice și producătorul. De exemplu, să cumpere un set de saboți 250x40 presupunând că sunt universali, când de fapt sunt specifici pentru AL-KO, Knott sau BPW. Această greșeală duce aproape întotdeauna la returnarea produselor.
Concluzie
În peste 90% din cazuri, puntea poate fi identificată fără demontare. Începe cu documentele, continuă cu plăcuța de identificare și verifică marcajele. Dacă acestea lipsesc, măsurătorile principale sunt suficiente pentru alegerea pieselor compatibile. Dacă încă ai dubii, trimite fotografii și dimensiunile unui distribuitor specializat înainte de a comanda piesele.
