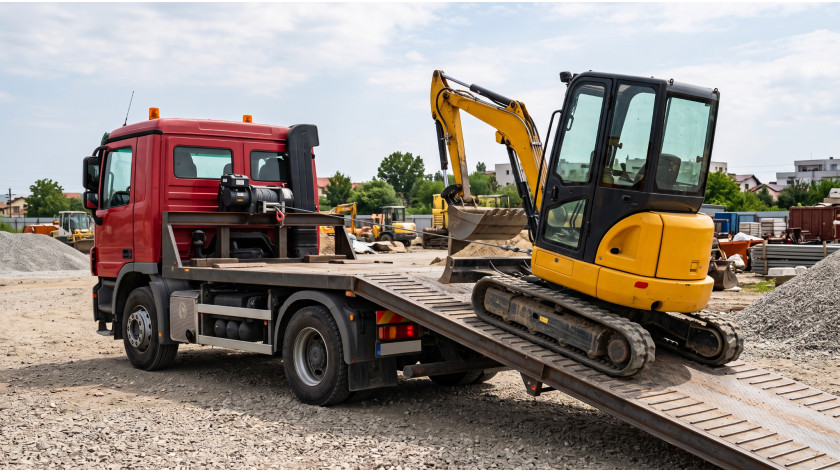

Cum montezi un troliu pe o platformă auto astfel încât suportul să transmită corect forța, iar cablul să intre aliniat pe tambur? Montajul începe înainte de găurirea platformei. În timpul tragerii cu troliul, suportul transmite forța către structura portantă — lonjeroanele, traversele și suporturile care preiau sarcina, nu doar tabla podelei.
În linii mari, montajul urmează aceeași ordine, însă cerințele concrete diferă între modele: alegi poziția, identifici traseul forței, adaptezi suportul la documentația troliului și verifici ansamblul înaintea primei utilizări.
Pe scurt: ce definește un montaj corect?
Troliul se montează pe un suport legat de structura portantă a platformei. Tamburul și ghidajul — componenta prin care cablul intră pe tambur — se aliniază cu direcția principală de tragere, iar cablul parcurge traseul fără să atingă marginile platformei.
Desenul modelului stabilește orientarea troliului, găurile, elementele de fixare și sensul de înfășurare. Verificarea finală începe cu alimentarea izolată, continuă cu proba fără sarcină și cu prima tragere sub sarcină, apoi se încheie cu reinspectarea ansamblului după primele utilizări.
Unde poziționezi troliul?
Pe o platformă cu încărcare din spate, pornește analiza din zona frontală, cât mai aproape de axa longitudinală — linia imaginară care trece prin centrul platformei, din față spre spate. Dacă utilajul urcă centrat, această poziție reduce unghiul lateral la intrarea cablului pe tambur.
Troliul poate fi montat pe un suport transversal aflat deasupra planului platformei sau poate fi încastrat, cu ghidajul adus la înălțimea traseului cablului. Alegerea depinde de structura disponibilă și de spațiul necesar mecanismului.
Stabilește poziția urmărind traseul real al cablului. Coboară rampa în unghiul de lucru și verifică linia dintre tambur și punctele în care va fi prins utilajul. Cablul are nevoie de un traseu liber peste rampă și peste punctul în care rampa întâlnește platforma.
Dacă traseul întâlnește o muchie sau o traversă, mută troliul. Când poziția este impusă de structură, devierea se rezolvă printr-un punct proiectat și ancorat pentru forța rezultată, nu prin trecerea cablului peste obstacol.
Păstrează suficient spațiu pentru motor, tambur și cablul înfășurat. Lasă accesibile ambreiajul — mecanismul care permite derularea liberă a tamburului — și comenzile și asigură posibilitatea inspectării sau înlocuirii cablului fără demontarea platformei. Identifică din această etapă și un traseu protejat pentru conductorii electrici sau furtunurile hidraulice.
Ce parte a platformei trebuie să preia forța?
Forța trece de la carcasa troliului la șuruburi, apoi la suport și la structura portantă a platformei. Lonjeroanele, traversele sau un punct ranforsat formează traseul prin care solicitarea este preluată.
Pentru suportul troliului, valoarea de plecare este forța maximă de tracțiune declarată pentru model. Dacă sistemul include un scripete — componenta prin care cablul este deviat sau întors — ori alte puncte fixate pe platformă, configurația introduce solicitări și în acele ancorări.
Citește și: Cum calculezi capacitatea necesară a troliului pentru încărcarea unui utilaj?
Află cum stabilești forța de tracțiune necesară și cum influențează configurația solicitările din punctele de prindere.
Respectă atât cerințele troliului, cât și limitele platformei. Desenul găurilor stabilește prinderea troliului pe suport; rezistența structurii de sub acesta se verifică separat.
Podeaua este suficientă?

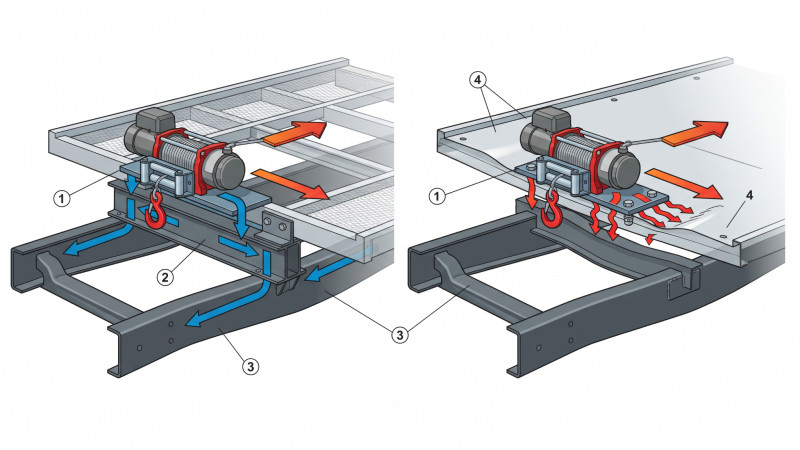

Tabla podelei acoperă adesea lonjeroanele și traversele fără să preia rolul acestora. Verifică zona și pe dedesubt: unde ajung șuruburile, ce elemente se află în apropiere și prin ce piese ajunge forța la structura portantă?
O placă prinsă cu patru șuruburi poate părea rigidă la apăsare. Dacă toate șuruburile trec numai prin tablă, iar placa nu este legată de niciun lonjeron, nicio traversă sau alt suport structural, forța rămâne concentrată în podea.
O legătură structurală transmite solicitarea către o traversă, un lonjeron sau un suport proiectat în acest scop. Placa așezată peste tablă distribuie presiunea în jurul prinderilor, dar rămâne susținută de elementele pe care este fixată.
Ce rol are placa de montaj?
Placa de montaj oferă troliului o suprafață plană și distribuie solicitarea către punctele de susținere. Înainte de execuție, stabilește:
- materialul, grosimea și geometria suportului;
- legătura cu lonjeroanele, traversele sau zonele ranforsate;
- modelul găurilor cerut de troliu;
- accesul la șuruburi pentru montaj și inspecție.
Placa susține troliul, iar ranforsarea consolidează traseul dintre placă și structura portantă. Alege grosimea împreună cu forma suportului, distanța dintre prinderi și punctele în care acesta va fi fixat.
Verifică separat distanțierele, consolele înalte și suporturile montate în consolă, dincolo de traversa care le susține. Aceste configurații solicită suportul și la încovoiere.
Când oprești montajul și ceri o verificare?
Oprește montajul dacă platforma nu are un punct proiectat pentru troliu, dacă prinderea ajunge numai în tabla podelei sau dacă instalarea presupune găurirea, tăierea ori sudarea elementelor structurale. Procedează la fel în prezența coroziunii, fisurilor sau deformărilor și atunci când documentațiile troliului și platformei se contrazic.
Verifică structura pentru tragerea orizontală pe platformă, componenta verticală apărută la urcarea rampei și eventualele solicitări laterale. Dacă ancorezi pe platformă ramura întoarsă printr-un scripete, tratează acea ancorare ca pe un al doilea punct de transmitere a forței. Solicitarea fiecărei prinderi rezultă din geometria traseului.
Constructorul platformei sau un specialist în structuri auto verifică partea portantă. Producătorul troliului confirmă cerințele modelului, iar un electrician auto sau un specialist în instalații hidraulice verifică alimentarea atunci când aceasta necesită redimensionare.
Cum fixezi și aliniezi troliul?
Începe cu orientarea permisă și cu desenul de montaj al modelului. Așază picioarele troliului în poziția indicată și amplasează ghidajul în raport cu tamburul.
După executarea găurilor, debavurează muchiile și protejează anticoroziv zonele tăiate, inclusiv fața inferioară a tablei. Muchiile proaspăt tăiate rămân expuse coroziunii și devin greu accesibile după montarea troliului.
Elementele de fixare
Înainte de strângere, confruntă suportul executat cu documentația modelului:
- poziția și numărul găurilor;
- diametrul, filetul, clasa și lungimea șuruburilor;
- șaibele, piulițele sau sistemele de blocare;
- sprijinirea plană a picioarelor de montaj;
- lungimea de filet prinsă efectiv (angajarea filetului);
- cuplul de strângere — valoarea la care se strânge șurubul — și ordinea de strângere, dacă aceasta este precizată;
- accesul necesar verificărilor ulterioare.
Grosimea suportului influențează lungimea șuruburilor. Alege o lungime care asigură angajarea cerută a filetului și păstrează spațiul necesar față de celelalte componente.
Într-o gaură filetată oarbă — o gaură care nu traversează complet piesa — un șurub prea lung poate ajunge la capăt înainte să fixeze complet piciorul troliului. Cheia dinamometrică indică atingerea cuplului, însă forța de strângere nu mai este aplicată corect asupra ansamblului.
Folosește șuruburile în forma prescrisă și nu le modifica sau suda. Dacă suportul necesită operații de sudare, execută-le separat, conform proiectului platformei.
Alinierea troliului și a ghidajului
Centrează ghidajul față de tambur și respectă distanța și poziția din desen. Analizează împreună axa tamburului, direcția principală de tragere și deschiderea ghidajului.
Ghidajul cu role conduce cablul prin role rotative, iar ghidajul fix de tip hawse folosește o deschidere netedă. În practică, primul este folosit frecvent cu un cablu de oțel, iar al doilea cu o frânghie sintetică.
Verifică compatibilitatea ghidajului cu tipul și diametrul cablului. La trecerea de la cablu de oțel la frânghie sintetică, controlează tamburul, ghidajul și celelalte suprafețe de contact.
Citește și: Cablu de oțel sau frânghie sintetică pentru troliu?
Compară comportamentul celor două variante și verificările necesare înaintea unei conversii.
Ancorează și înfășoară cablul din partea indicată pentru model. La derulare și recuperare, tamburul își schimbă sensul de rotație, însă cablul rămâne montat în configurația stabilită de producător.
Înainte de orice tragere, păstrează pe tambur numărul minim de spire precizat pentru model și tipul cablului. Prinderea capătului cablului pe tambur nu este proiectată să susțină sarcina.
Ce faci când utilajul nu este aliniat cu troliul?

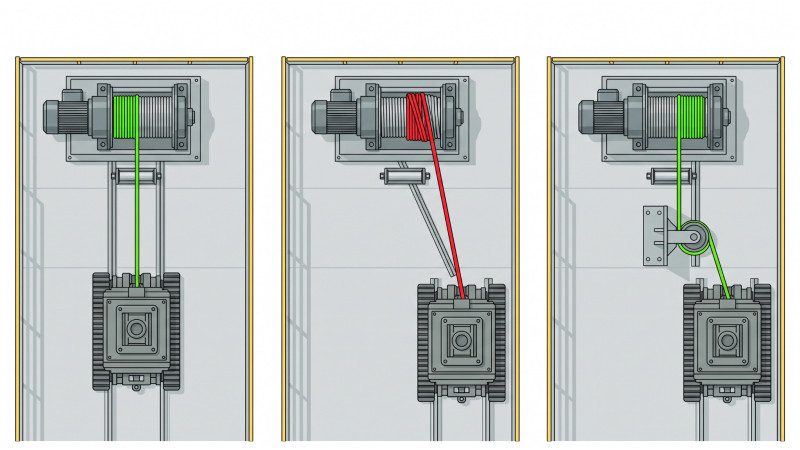

Montajul fixează axa tamburului, dar utilajul nu ajunge întotdeauna exact în fața platformei. Când cablul intră oblic pe tambur, se înfășoară neuniform și se strânge într-o margine, iar ghidajul și prinderile sale preiau o solicitare laterală suplimentară.
Prima soluție ține de poziționarea vehiculelor: mută platforma sau utilajul până când direcția de tragere revine pe axa tamburului. Când spațiul nu permite, folosește un scripete de deviere fixat într-o ancorare capabilă să preia forța rezultată. Scripetele readuce cablul pe direcția tamburului și schimbă în același timp valorile din punctele de prindere.
Folosește scripeții de deviere numai în scopul pentru care au fost proiectați; marginile platformei nu fac parte din traseul cablului.
Ce verifici după montaj?
Verificarea finală urmează ordinea în care sistemul este pus în funcțiune. Începe cu alimentarea izolată, continuă cu proba fără sarcină și cu prima tragere sub sarcină, apoi reinspectează montajul după primele utilizări.
Cu alimentarea izolată
- Verifică sprijinirea plană a troliului și caută fisuri, jocuri între componente sau deformări apărute după strângere.
- Confirmă montarea tuturor elementelor de fixare și valorile de strângere.
- Verifică spațiul din jurul tamburului și elimină orice contact dintre cablu, suport, șuruburi și platformă.
- Controlează fixarea și centrarea ghidajului.
- Protejează conductorii sau furtunurile față de piese mobile, căldură și abraziune.
- Alege o poziție de comandă sigură, din care poți vedea troliul și încărcarea.
Proba fără sarcină
Reconectează alimentarea numai după finalizarea inspecției statice.
- Verifică sensurile de derulare și recuperare.
- Acționează mecanismul de decuplare numai cu tamburul oprit și cablul fără tensiune, conform manualului.
- Urmărește trecerea cablului prin ghidaj și mișcarea tamburului.
- Oprește proba dacă apar vibrații, zgomote sau contacte neobișnuite.
Prima tragere sub sarcină
- Îndepărtează toate persoanele din linia cablului și din traiectoria posibilă a utilajului.
- Înfășoară cablul folosind tensiunea și metoda indicate de producător.
- Aplică sarcina progresiv și evită smuciturile.
- Urmărește suportul, cablul și ghidajul din poziția de comandă stabilită.
- Oprește tragerea dacă suportul se deplasează, cablul freacă sau înfășurarea se acumulează într-o parte.
- Izolează din nou alimentarea înainte de a inspecta prinderile și suportul.
- Verifică eventualele semne de supraîncălzire la conexiunile electrice sau pierderile instalației hidraulice.
Păstrează mâinile la distanță de tambur și de deschiderea ghidajului. Corectează alinierea după oprirea și izolarea sistemului, nu în timp ce cablul se mișcă.
Proba confirmă sensul de rotație, funcționarea comenzilor și faptul că traseul rămâne liber. Capacitatea structurală rezultă din proiectul montajului sau din evaluarea unui specialist.
După primele utilizări
Oprește troliul și izolează alimentarea înainte de reinspectarea ansamblului.
- Inspectează din nou prinderile, suportul și zonele de contact.
- Caută urme noi de frecare și urmărește uniformitatea înfășurării.
- Reverifică strângerea șuruburilor dacă documentația modelului cere această operațiune.
Scoate sistemul din utilizare dacă apar fisuri, deformări sau slăbirea repetată a șuruburilor. Identifică și remediază cauza înaintea unei noi încărcări.
Concluzie
Trasează cablul cu rampa coborâtă, verifică structura pe dedesubt și definitivează suportul înainte de executarea găurilor. Această ordine leagă poziția troliului, traseul forței și cerințele modelului într-un singur montaj verificabil.
După montaj, următorul pas este pregătirea corectă a operațiunii.
